איך בוחרים כבל אודיו מתאים לציוד?

התחילו משני המכשירים שהכבל אמור לחבר. רשמו את דגם מקור השמע, את דגם מכשיר היעד ואת הסימון שליד כל שקע. יציאת אוזניות, יציאת Line ויציאת מיקרופון אינן ממלאות אותו תפקיד, גם כאשר אפשר למצוא כבל שמתחבר אליהן פיזית. בדיקה קצרה במדריך הציוד מאפשרת להבין איזה אות יוצא מהמכשיר ולאיזו כניסה הוא מיועד. בחירה לפי שם המחבר בלבד עלולה להשאיר אתכם עם כבל שמתחבר, אך אינו נותן את התוצאה הרצויה.

כבל מיקרופון: בדקו את שני הקצוות

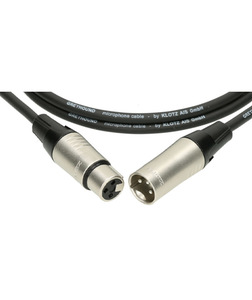

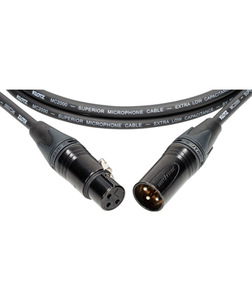

בחיבור מיקרופון בעל יציאת XLR למיקסר או לממשק אודיו בעל כניסת מיקרופון תואמת, כבל XLR מתאים הוא נקודת המוצא. בדקו אם נדרשים מחברי זכר או נקבה בכל צד, ומהו האורך שיאפשר לדובר או לנגן לנוע בנוחות. אם המיקרופון דורש הזנה, התאימו גם את מקור ההזנה להוראותיו. מעבר למחבר PL אינו מבטיח שהכניסה שאליה מתחברים מספקת קדם הגברה למיקרופון או את ההזנה הנדרשת. התאמה מלאה נבדקת מול שני המכשירים.

כבל פי אל: ההבדל בין TS ל־TRS

השם כבל פי אל משמש בדרך כלל לתיאור חיבור Jack בגודל 6.35 מ״מ, אבל אינו מפרט את החיווט. במחבר TS יש שני מגעים וב־TRS שלושה. בשימושי אודיו נפוצים, TS משמש לחיבור לא מאוזן, ואילו TRS יכול לשמש לחיבור מאוזן של ערוץ אחד או לסטריאו לא מאוזן. לכן שתי טבעות בידוד במחבר אינן מספיקות כדי לקבוע שהחיבור סטריאופוני. בדקו מה כתוב על השקע ואיזה חיבור מוגדר במדריך המכשיר.

כבל למערכת סטריאו וחיבור RCA

לחיבור אנלוגי בין מקור שמע למערכת סטריאו, בדקו תחילה אם שני המכשירים משתמשים ב־RCA או שנדרש מעבר מחיבור אחר. חיבור RCA אנלוגי בודד מעביר בדרך כלל ערוץ אחד; סטריאו דורש זוג ערוצים נפרדים. הקפידו על התאמה בין ימין לימין ושמאל לשמאל. אין לחבר יציאת רמקולים מוגברת לכניסת Line באמצעות כבל מעבר רגיל. התאמה בצורת התקע אינה הופכת רמות אות שונות לתואמות.

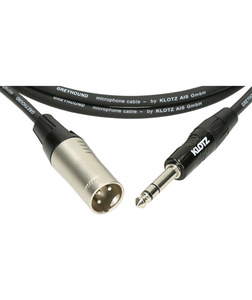

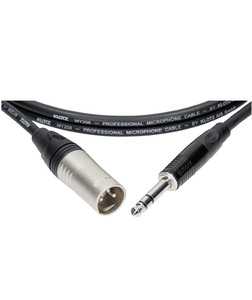

RCA ל־PL או XLR ל־PL: מה צריך לדעת?

כבל מעבר משנה את סוג המחבר בקצותיו, אך אינו מבצע בהכרח המרת רמת אות או איזון. לדוגמה, חיבור בין RCA לא מאוזן לבין שקע PL אינו יוצר מעצמו שרשרת מאוזנת. בכבל שמתפצל לשני מחברים בדקו אם מדובר בהפרדת ערוצי סטריאו, בחיבור Insert או בייעוד אחר. החיווט הפנימי חשוב לא פחות ממספר התקעים. אל תחברו שתי יציאות זו לזו כדי לסכם אותות באמצעות כבל פיצול רגיל.

איך בוחרים אורך ומצמצמים תקלות?

מדדו את מסלול הפריסה בפועל, כולל מעבר סביב שולחן, עמדת נגינה או ארון ציוד. השאירו מרווח שמאפשר להזיז את המכשירים בלי למשוך את המחברים, אך הימנעו מעודף שאינו נחוץ. בחיבורים ארוכים בדקו אם שני המכשירים תומכים בחיבור מאוזן ובחרו כבל המתאים לכך. סיכוך יכול לסייע בהפחתת הפרעות, אך אינו מבטיח שקט מוחלט ואינו מתקן חיבור שגוי, בעיית ציוד או לולאת הארקה.

לפני החלפת הכבל בדקו שהמחברים יושבים היטב, שהכניסה הנכונה נבחרה ושעוצמת האות מתאימה. אם נשמע רק צד אחד, בדקו תחילה את מספר הערוצים ואת תפקיד השקע. אם יש זמזום, נסו לבודד את מקור התקלה באמצעות חיבור פשוט וכבל תקין ידוע. לבחירה מדויקת הכינו את דגמי שני המכשירים, צילום של השקעים, האורך הדרוש ותיאור השימוש. המידע הזה מועיל יותר מהבקשה הכללית לכבל סאונד איכותי.

בחיבור קבוע בדקו גם שהכבל אינו נלחץ מאחורי רהיט, ושאפשר להגיע למחברים לצורך תחזוקה ובדיקת תקלה בעת הצורך.
